Criterios y restricciones aplicables a los elementos y espacios de un sistema de cableado estructurado

La normativa en la instalación y diseño de un sistema de cableado estructurado sirve para garantizar la calidad, seguridad, eficiencia y escalabilidad de la red.

Aplicar normas reconocidas evita problemas técnicos, facilita el mantenimiento y asegura que la infraestructura cumpla con los estándares exigidos por fabricantes, operadores y legislaciones.

Las normas son como una “guía de buenas prácticas” basada en experiencia técnica, y su aplicación evita errores comunes, reduce costes a largo plazo y mejora la calidad del servicio.

Las normas más comunes aplicables al cableado estructurado son:

Norma	Propósito principal
UNE-EN 50173	Define el diseño del cableado de telecomunicaciones.
UNE-EN 50174	Normas para la instalación de infraestructuras de cableado.
TIA/EIA-568	Estándar norteamericano para cableado estructurado.
TIA/EIA-606	Sistema de etiquetado y gestión de redes.
REBT (España)	Reglamento de seguridad eléctrica.
ISO/IEC 11801	Estándar internacional de cableado para edificios.

Normativa aplicable a espacios

Vamos a ver para cada uno de los espacios definidos para una pequeña red local las restricciones que impone la normativa de forma resumida.

Armario mural de telecomunicaciones

Requisito	Valor recomendado/normativo
Altura del armario mural	1,20 m – 1,80 m desde el suelo
Espacio libre frontal	Mínimo 1 metro
Espacio libre lateral y superior	Mínimo 15-20cm para ventilación y paso de cables
Espacio reservado para crecimiento futuro	Al menos 1U adicional por cada 3–4U ocupadas
Separación con canalizaciones eléctricas	Mínimo 30 cm (sin apantallamiento)
Acceso	Sin obstáculos, con apertura total de puerta
Temperatura ambiente máxima	32ºC
Ventilación	Rejillas o ventilador; evitar zonas cerradas sin flujo de aire
Seguridad	Cierre con llave; uso exclusivo telecomunicaciones
Puesta a tierra del armario	Obligatoria si es metálico

Área de trabajo

Elemento	Requisito según normativa
Tomas por puesto	Mínimo 2 RJ-45
Categoría mínima del cableado	Cat 5e (recomendado Cat 6 o superior)
Altura mínima de tomas (pared)	30 cm desde el suelo
Etiquetado	Obligatorio en ambos extremos (toma y patch panel)

Canalizaciones

Aspecto	Requisito / Recomendación
Accesibilidad	Deben permitir acceso para mantenimiento
Curvatura	Respetar radios mínimos (no doblar cables en exceso)
Carga máxima inicial	No superar el 50 % de capacidad útil de la canalización
Separación con cables eléctricos	Mínimo 30 cm o canaletas separadas/apantalladas
Identificación	Canaletas y tubos deben estar identificados (datos, voz, etc.)
Distribución compartida	No compartir canalizaciones con otros servicios (agua, gas, etc.)
Protección mecánica	Canalizaciones resistentes a impactos o agresiones externas
Cruces con electricidad	En ángulo recto y separadas físicamente

Otros aspectos a tener en cuenta:

• Los cables deben ir fijados en capas mediante abrazaderas colocadas a intervalos de 4 metros.
• Su anchura ha de ser como mínimo el doble de la anchura necesaria para albergar el cable actual.
• Las canaletas no tendrán una profundidad superior a 15 cm. De esta forma se evita el aplastamiento de los cables por sobrepeso.
• Para el dimensionamiento de las canalizaciones, se realizará en base a 125 mm2 por cada área de trabajo (2 cables) a la que de servicio dicha canalización.

Puntos de consolidación

Requisito	Descripción
Uso específico	Sólo se permite en el cableado horizontal
Uso específico	para facilitar cambios frecuentes de distribución, no como ahorro de material
Ubicación fija	Montado en estructura, no accesible al usuario (pared, columna, suelo técnico o techo técnico)
Conexión modular	Conector hembra (RJ-45) o caja de conexión
Prohibido empalmar cables	No se permiten empalmes directos entre tramos
Documentación y etiquetado	Obligatorio
Categoría del componente	Igual o superior a la del cableado (Cat 6, Cat 6A…)
Longitud total canal ≤ 90 m	Incluyendo desde el panel hasta la toma del usuario
Tramo desde PC a toma	Recomendado ≤ 20 m
Separación del distribuidor de planta	>= 15 m
Cantidad por canal	Máximo 1 punto de consolidación por canal horizontal

Normativa aplicable a elementos del cableado estructurado

Cableado horizontal

Requisito	Valor / Recomendación
Longitud máxima	90 m (sin contar latiguillos)
Latiguillos	Hasta 10 m (5 m en cada extremo)
Categoría mínima	Cat 5e (recomendado Cat 6 o superior)
Empalmes	No permitidos, salvo punto de consolidación justificado
Instalación	Sin tensión, con radios de curvatura adecuados
Etiquetado	En ambos extremos (patch panel y toma de usuario)
Documentación	Obligatoria: planos, tablas y esquemas
Certificación final	Con comprobadores de cableado homologados

Separación del cableado con elementos generadores de interferencias electromagnéticas

Para evitar las interferencias electromagnéticas, los cables de datos de par trenzado tendrán que estar separados de los elementos que la generan por una distancia mínima que se indica en la siguiente tabla:

Elemento genrador de interferencias	Distancia mínima
Transformadores, motores eléctricos grandes, aires acondicionados, …	120 cm
Fluorescentes	12 cm
intercomunicadores y similares	12 cm

Separación con líneas eléctricas

En cuanto a la separación, dentro de las canalizaciones, entre cableado de datos y cableado de red de alimentación (corriente), la norma establece las siguientes separaciones:

Condición	Separación mínima recomendada
Cables de datos sin apantallamiento (UTP) y eléctricos sin protección	≥ 200 mm (20 cm)
Cables de datos apantallados (FTP/STP)	≥ 50 mm (5 cm)
Cables en bandejas metálicas separadas	≥ 30 mm (3 cm)
Canalización compartida con separador metálico certificado	Permitido (sin distancia)

Las distancias pueden ser menores con el cableado eléctrico si se utilizan cables apantallados:

• Para cableado de datos apantallado, si el cableado horizontal es menor a 35 metros no requiere separación.
• En cualquier tipo de cable, no es necesario separación en los últimos 15 metros más cercanos a la roseta.

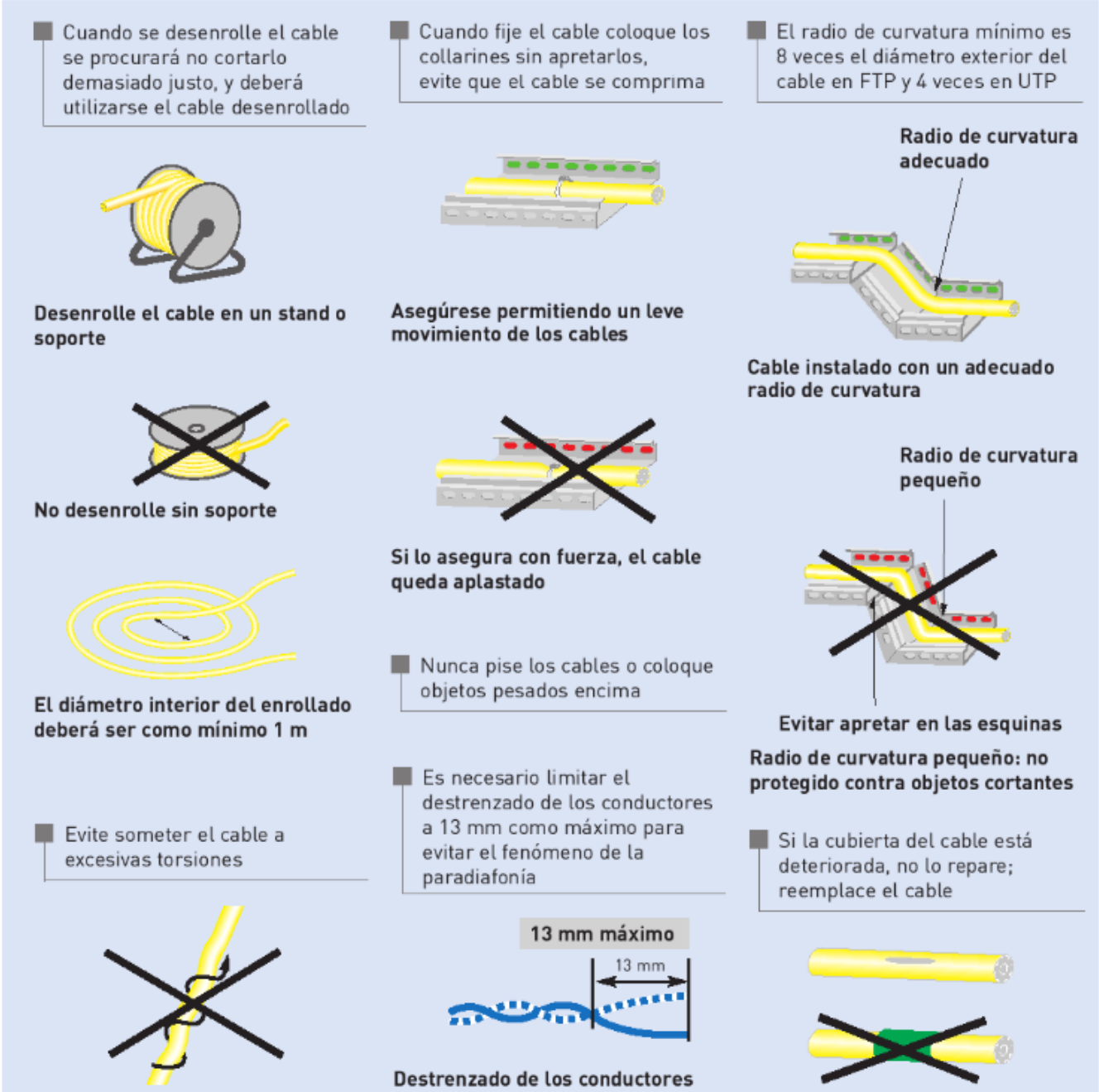

Tendido del cableado

Cuartos de telecomunicaciones

• Cada cuarto debe tener acceso directo al cableado troncal
• No debe contener otras instalaciones eléctricas que no sean del equipamiento propio del cuarto.
• Deben disponer de acometida eléctrica diferenciada, apantallamiento frente a interferencias electromagnéticas, sistemas de alimentación interrumpida, sistema de luz de emergencia y ventilación adecuada.
• La temperatura debe mantenerse permanentemente entre 10 y 35 grados centígrados y la humedad relativa debe mantenerse por debajo del 85%, realizándose un cambio completo de aire por hora.

Armarios de comunicaciones

• Se debe dejar un mínimo de 1,2 m de espacio libre alrededor de las puertas de los armarios para poder maniobrar con comodidad.
• Entre el lateral del último armario y la pared existirá como mínimo 0,50 m de separación.

Puesta a tierra

La puesta a tierra es fundamental para evitar daños a personas y equipos de red provocados por corrientes eléctricas no esperadas.

También son importantes en el cable apantallado, ya que este actúa de antena y las interferencias electromagnéticas generan corrientes en el apantallamiento. Si esta corriente no se deriva a tierra, el efecto de apantallamiento se ve gravemente perjudicado y, además, se convierte en una fuente de peligro eléctrico para personas y equipos.

Todos los armarios, equipos, cables apantallados y sistemas eléctricos deben contar con sus correspondientes tomas de conexión a red, las cuales deben estar unidas al sistema de puesta a tierra del edificio. Este sistema de tierra debe ser funcional y tener capacidad para derivar adecuadamente las corrientes de fuga o interferencias de todos los elementos conectados.

Paneles de parcheo

Elemento	Requisito / Normativa aplicable
Categoría del panel	Igual o superior al cableado (Cat 5e, 6, 6A…)
Tipo de conectores	RJ-45 hembra
Instalación física	Montado en rack/armario mural, sin tensión en los cables
Organización del cableado	Uso de organizadores y guías de cable
Capacidad de puertos	Reserva mínima del 25% de los puertos en los paneles de parcheo
Etiquetado	Obligatorio, único, visible, según TIA/EIA-606-B
Documentación	Plano y tabla de correspondencias puerto-toma
Certificación funcional	Pruebas de continuidad, diafonía (NEXT), pérdida de inserción, etc.
Accesibilidad	Debe permitir parcheo y mantenimiento sin obstrucciones

Tomas de red

Elemento	Requisito / Norma aplicable
Mínimo por puesto de trabajo	2 tomas RJ-45
Categoría mínima	Igual o superior al cableado (Cat 5e, 6, 6A…)
Altura de instalación (pared)	≥ 30 cm del suelo
Tipo de conector	RJ-45 hembra
Empalmes	Prohibidos entre panel y toma
Radio de curvatura del cable	Mínimo 4× el diámetro del cable al llegar a la toma
Etiquetado	Obligatorio
Documentación	Obligatoria en plano/red
Accesibilidad	No deben estar ocultas o detrás de mobiliario fijo

Latiguillos o patch cords

Elemento	Requisito / Norma aplicable
Categoría mínima	Igual o superior a la del cableado (UNE-EN 50173-1)
Longitud máxima recomendada	5 m por extremo / 10 m en total (TIA/EIA-568-C.2)
Tipo de conector	RJ-45 certificado, prensado de fábrica (ISO/IEC 11801)
Instalación física	Sin tensión, sin dobleces bruscos (UNE-EN 50174-2)
Radio de curvatura mínimo	4× el diámetro del cable
Empalmes/modificaciones	No permitidos en latiguillos
Etiquetado	Recomendado (TIA/EIA-606-B)
