Espacios y elementos de cableado estructurado en instalación de pequeño tamaño (1 local)

En una instalación de red local pequeña limitada a un local, la infraestructura de cableado estructurado debe contemplar tanto los espacios físicos como los elementos que permiten una conectividad eficiente, organizada y escalable. A continuación, se describen los elementos principales y los espacios necesarios:

Espacios de la instalación

1. Sala de telecomunicaciones (cuarto de comunicaciones)

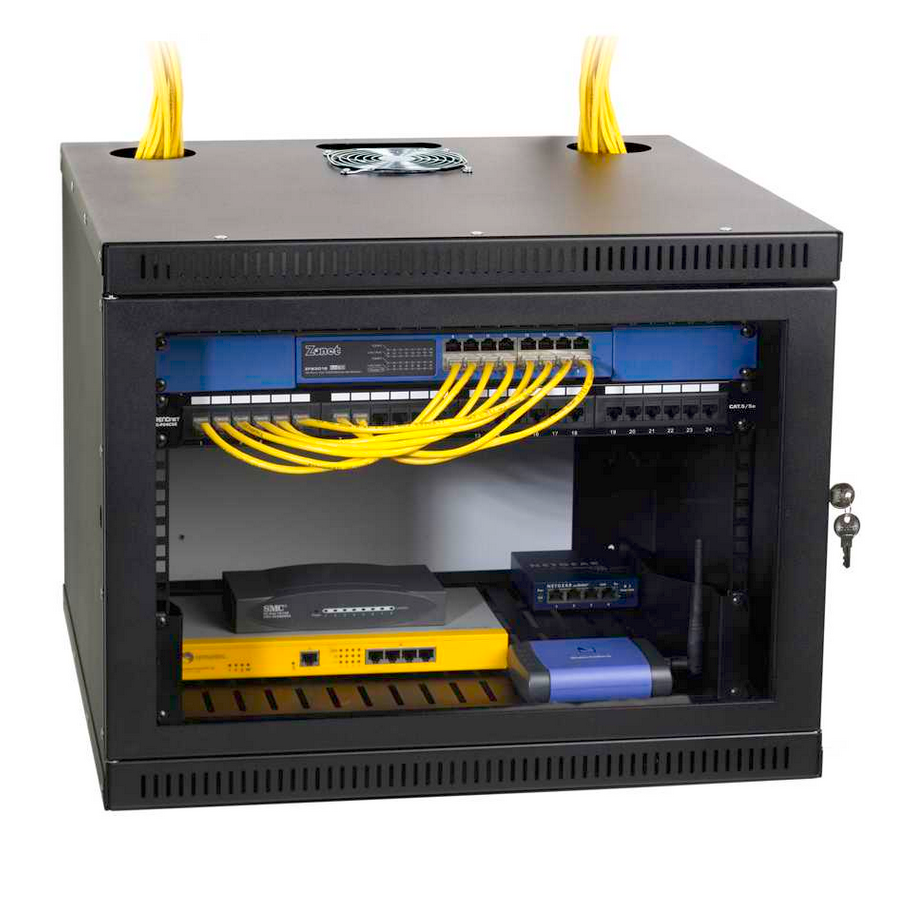

• Pequeño armario o rack donde se centralizan los equipos de la red local.
• Puede estar en un armario mural si el espacio es muy reducido.

2. Área de trabajo

• Es la zona donde los usuarios finales se conectan a la red.
• Espacio físico que comprende los puestos de trabajo con dispositivos como ordenadores, teléfonos, impresoras en red, etc.,
• Está conectado al resto de la red mediante el cableado horizontal.

Comprende:

• Tomas de red (RJ-45) instaladas en pared, suelo, mobiliario, etc
• Latiguillos de conexión que unen la toma con el equipo del usuario.
• Equipos terminales del usuario (PC, impresora, teléfono IP…).
• Mobiliario y elementos que forman parte del entorno funcional (mesa, silla, canaleta…).

3. Canalizaciones

Son los elementos encargados de:

• Proteger los cables frente a daños mecánicos, humedad, interferencias, calor o aplastamiento.
• Guiar los cables por recorridos planificados (paredes, suelos, techos, columnas).
• Separar cables de distintas funciones (datos, energía, control) según normativa.
• Permitir mantenimiento y ampliación sin necesidad de rehacer la instalación.

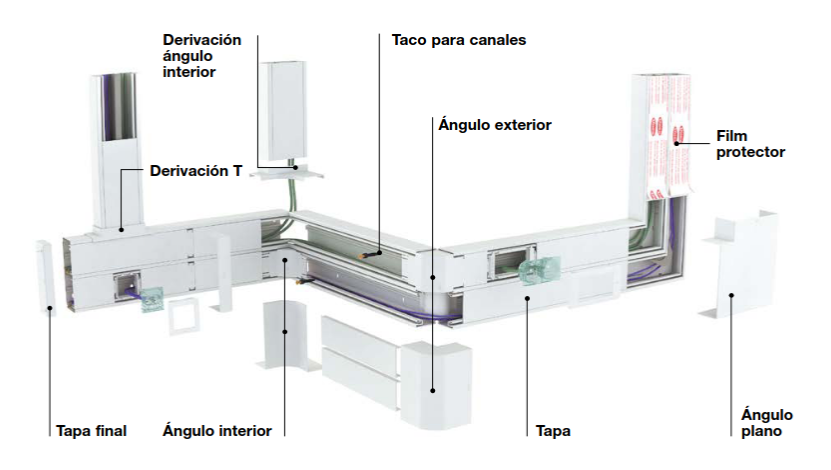

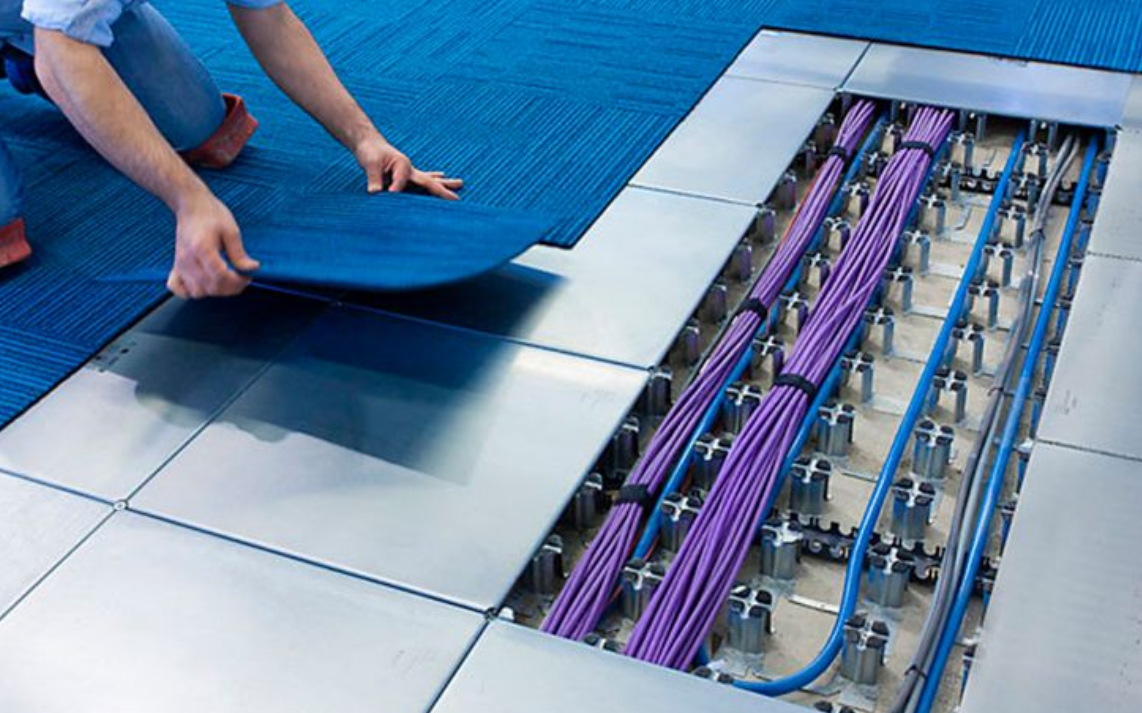

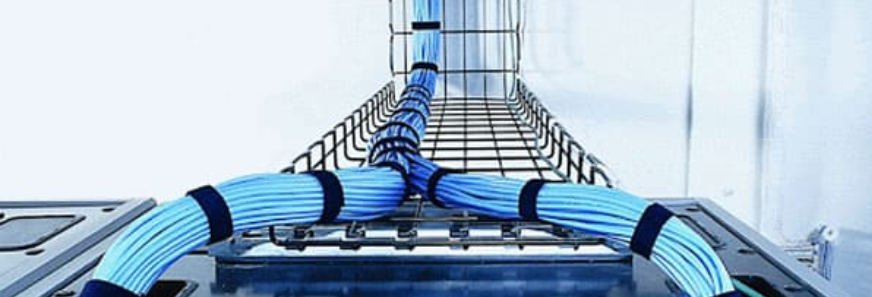

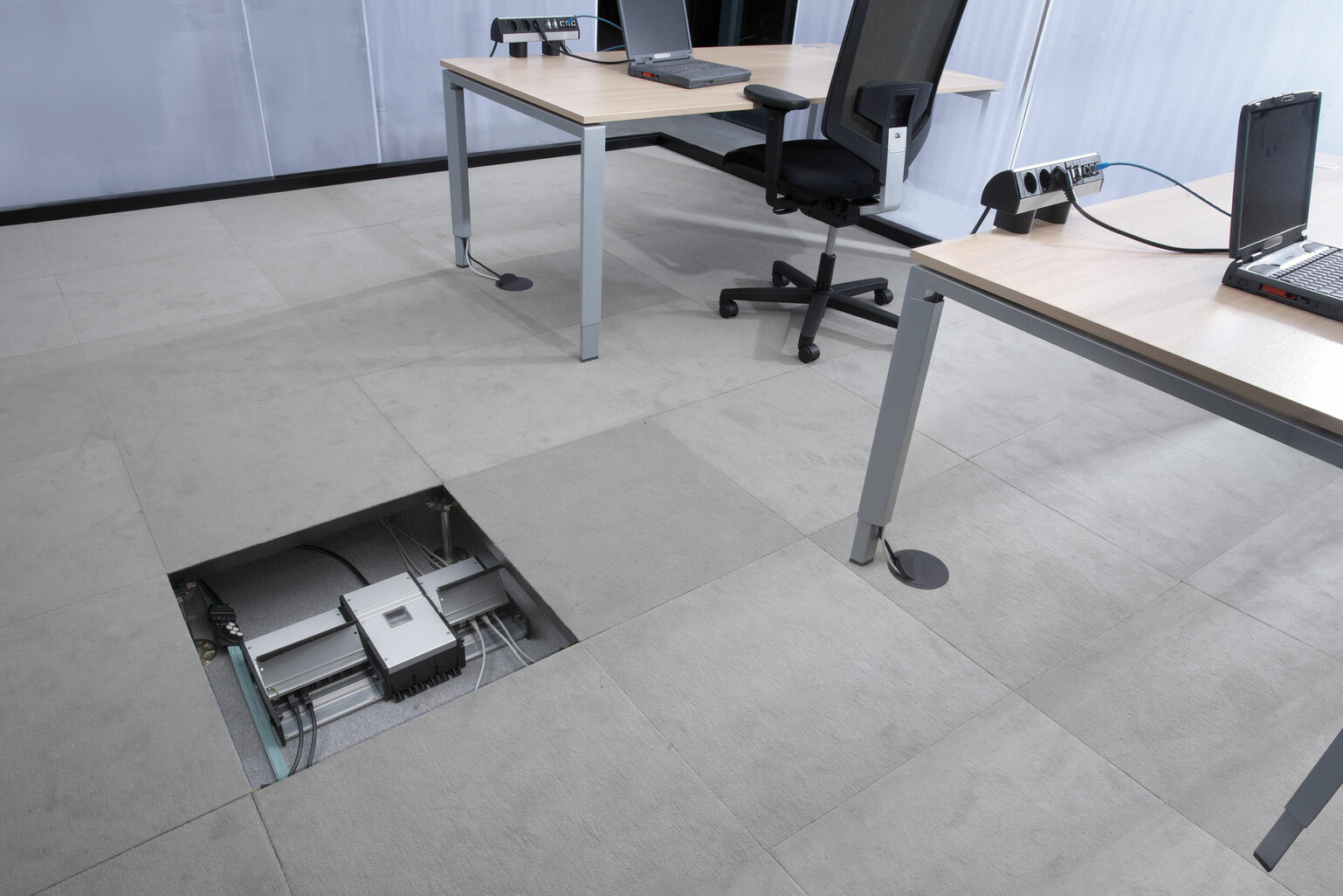

Los tipos de canalizaciones más comunes son: | Tipo de canalización | Descripción | Uso típico | | ——————————— | ———————————————— | ——————————————— | | Canaleta | Conducto superficial de PVC o metálico con tapa | Oficinas, aulas, paredes o rodapié | | Bandeja portacables | Estructura abierta metálica (rejilla o escalera) | Falsos techos, racks, centros de datos | | Tubo corrugado o rígido | Tubería empotrada en pared o suelo | Viviendas, obra nueva, canalizaciones ocultas | | Suelos técnicos / cajas suelo | Espacios bajo suelo elevado con registros | Oficinas con distribución flexible |

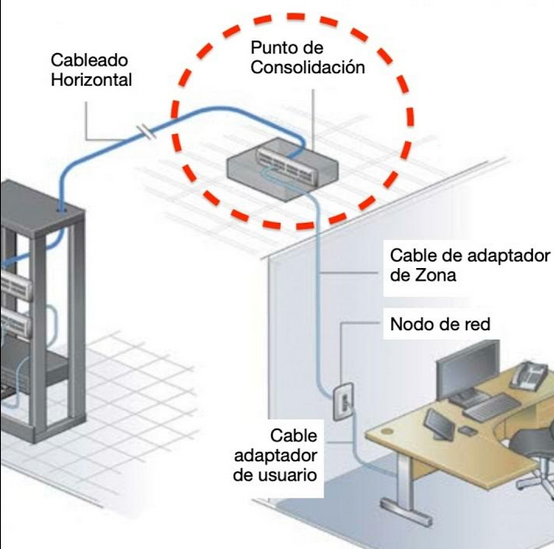

4. Puntos de consolidación (opcional)

• Si el local es grande, se pueden usar cajas de distribución intermedias para facilitar el despliegue.
• Se suelen usar en zonas en las que los espacios suelen modificarse como oficinas abiertas, aulas móviles o salas polivalentes. Permite mayor flexibilidad en la distribución de tomas de red.
• El cableado horizontal desde el patch panel (en el rack o armario mural) llega al punto de consolidación.* En el punto de consolidación se instalan conectores hembra RJ-45 (tipo módulo o caja).
• Desde ahí, se tienden cables flexibles (latiguillos o tramos cortos) hasta las tomas de usuario.
• En función de los espacios ocupados en el punto de consolidación se conectan latiguillos para dar conectividad a los mismos.

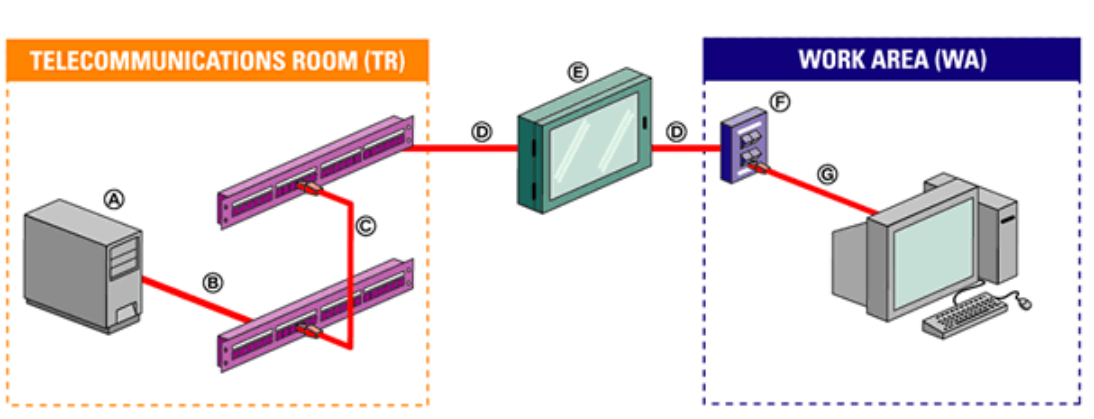

Elementos del cableado estructurado (red de un solo local)

Cableado horizontal:

• Cableado que va desde el rack o armario de comunicaciones hasta cada área de trabajo.
• Generalmente es cable UTP categoría 6 o superior.

Panel de parcheo o patch panel:

• Panel de conexiones que permite organizar y etiquetar cada cable de red.
• Se ubica en el armario de comunicaciones.
• Conectado al switch mediante latiguillos (patch cords).

Switch de red:

• Dispositivo que interconecta todos los puntos de red dentro del local.
• Puede ser gestionado o no, dependiendo de las necesidades.

Tomas de red (tomas RJ-45):

• Conector tipo RJ-45 (hembra) instalado normalmente en una caja empotrada o superficie, conectada internamente al cableado horizontal que llega desde el armario o rack de comunicaciones.

Latiguillos (patch cords):

• Cables cortos que conectan los dispositivos de usuario a las tomas de red, y el switch al patch panel.

Sistema de puesta a tierra:

• Consiste en conectar físicamente ciertas partes metálicas de la instalación eléctrica y de red a un punto común que se encuentra a potencial cero, es decir, a la tierra. Esto permite que cualquier corriente no deseada se desvíe de forma segura hacia el suelo.
• Muy importante para evitar interferencias y proteger los equipos.

Etiquetado y documentación:

• Proceso de identificar de forma clara y permanente todos los componentes de la red, con el fin de facilitar:
  • El mantenimiento y la resolución de problemas.
  • Las ampliaciones o modificaciones de la red.
  • El cumplimiento de normativas y buenas prácticas.
