Cableado utilizado en redes locales
En una red local (LAN), el tipo de cableado más comúnmente utilizado es el cable de par trenzado de cobre, especialmente para el cableado horizontal que conecta las tomas de red con el armario de comunicaciones. También pueden usarse otros tipos según necesidades específicas.
Tipos de cableado más utilizados en una red local

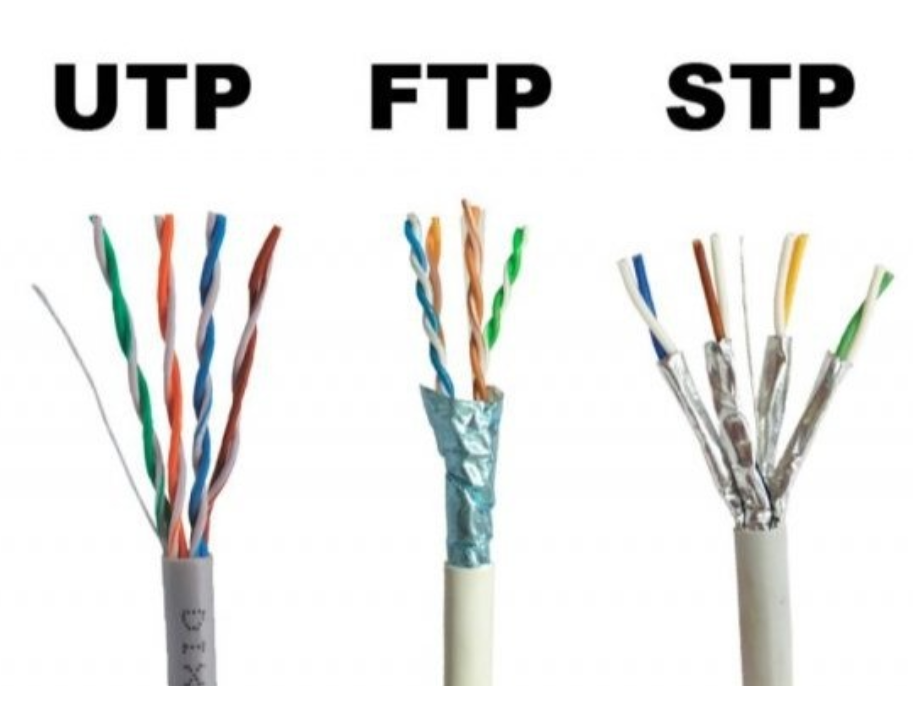

1. Cable de par trenzado (UTP, FTP, STP)
Es el más habitual en redes LAN debido a su versatilidad, bajo coste y facilidad de instalación.
El apantallamiento es una capa metálica conductora (normalmente aluminio o cobre) que se coloca envolviendo al cableado.
Esta malla o lámina metálica absorbe y desvía las interferencias eléctricas, mejorando la calidad de la señal.
| Tipo | Descripción | Uso común |
|---|---|---|
| UTP | Par trenzado sin apantallamiento | Oficinas, aulas, viviendas |
| FTP | Par trenzado con pantalla general | Ambientes con ruido eléctrico |
| STP | Par trenzado con pantalla individual por par | Industrias o zonas con alta interferencia |
Categoría del cable de par trenzado
La categoría de un cable determina:
- La frecuencia de operación máxima (en MHz).
- La velocidad de transmisión de datos (en Mbps o Gbps).
- El tipo de tecnología Ethernet que soporta (Fast Ethernet, Gigabit, 10 Gigabit…).
- Los requisitos físicos (resistencia a interferencias, atenuación, diafonía…).
Categorías más utilizadas:
En las redes locales que se instalan actualmente las categorías de cable más utilizadas son
| Categoría | Velocidad / Frecuencia | Uso típico |
|---|---|---|
| Cat 5e | Hasta 1 Gbps / 100 MHz | Oficinas básicas, obsoleto pero aún común |
| Cat 6 | Hasta 1 Gbps (100 m) o 10 Gbps (≤55 m) / 250 MHz | Estándar actual en instalaciones modernas |
| Cat 6A | Hasta 10 Gbps / 500 MHz | Centros de datos, redes exigentes |
| Cat 7/8 | 10–40 Gbps (poco usado en LANs normales) | Muy alta velocidad, normalmente para cableado vertical (backbone) |
2. Fibra óptica (monomodo o multimodo)
En redes locales (LANs), aunque lo más común sigue siendo el cableado de cobre (UTP/FTP), el uso de fibra óptica ha aumentado especialmente en:
- cableado vertical o enlaces troncales entre racks, plantas o edificios.
- Centros de datos
- Redes que requieren altas velocidades, larga distancia o inmunidad a interferencias.
Entre sus ventajas están mayor velocidad, mayor distancia, inmunidad a interferencias.
El cableado de fibra óptica no se suele usar para tomas de usuario.
Tipos de cableado de fibra óptica en redes locales
1. Según el tipo de fibra
Existen dos tecnologías según el tipo de fibra:
| Tipo de fibra | Descripción | Uso en redes locales |
|---|---|---|
| Multimodo (MM) | Núcleo más grueso (50/125 o 62,5/125 µm), transmite varios modos de luz | El más usado en LANs, enlaces cortos (≤ 550 m) |
| Monomodo (SM) | Núcleo muy fino (9/125 µm), transmite un solo modo de luz | Usado en enlaces de larga distancia (>1 km), menos común en LANs |
Ambas se suelen utilizar en redes locales, normalmente para los enlaces se usan dos fibras (duplex): una para transmitir (Tx) y otra para recibir (Rx), lo que permite enviar y recibir de forma simultanea.
1.1. Tipo de fibra monomodo
En redes locales (LAN), el uso de fibra monomodo (SM, Single Mode) es menos habitual que la multimodo, pero sí se emplea en casos específicos, sobre todo cuando se necesita:
- Alcanzar distancias largas (más de 500 metros o entre edificios).
- Tener una red con alta capacidad y baja latencia.
- Prepararse para velocidades de 10, 25, 40 o incluso 100 Gbps.

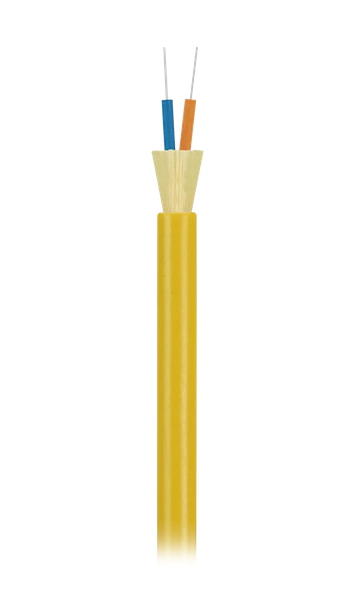

Actualmente en redes locales suele utilizarse fibra óptica monomodo tipo OS1. Sus características más importantes son:
- Fibra monomodo para interior (ductos, edificios, instalaciones cerradas).
- Núcleo de 9/125 µm
- Se suelen utilizar conectores LC o SC
- Color del revestimiento: amarillo
- Distancias: hasta 10 km para 1 Gbps.
- Uso: redes LAN grandes, verticales (entre plantas), backbones dentro de edificios.
1.2. Tipo de fibra multimodo
| Tipo | Diámetro / Norma | Color común | Velocidad máxima típica | Aplicación |
|---|---|---|---|---|
| OM1 | 62,5/125 µm | Naranja | Hasta 1 Gbps (hasta 300 m) | Obsoleto |
| OM2 | 50/125 µm | Naranja | Hasta 1 Gbps (hasta 600 m) | Obsoleto |
| OM3 | 50/125 µm láser optimizada | Aqua | Hasta 10 Gbps (hasta 300 m) | Estándar actual |
| OM4 | 50/125 µm premium | Violeta/Aqua | Hasta 10 Gbps (hasta 550 m) | Recomendado |
| OM5 | 50/125 µm especial (WDM) | Verde claro | Hasta 100 Gbps (tecnologías avanzadas) | Centros de datos modernos |
OM3 y OM4 son las más comunes en redes locales actuales.

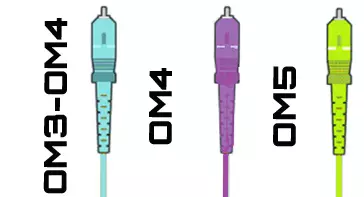

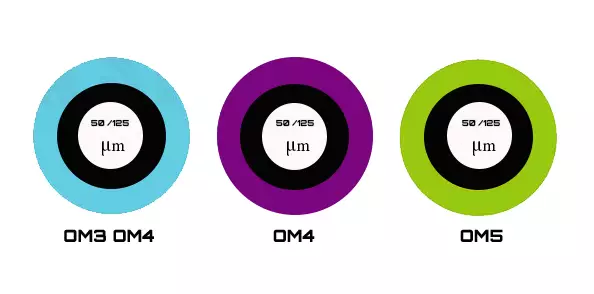

El color oficial del revestimiento (jacket) para OM3 y OM4 según la normativa era aqua (turquesa). Esto provocaba confusión entre OM3 y OM4, ya que ambos compartían el mismo color, pese a tener diferentes rendimientos. Para evitar errores en instalaciones y facilitar la identificación visual, muchos fabricantes adoptaron el color violeta (o púrpura) como color distintivo para OM4.
3. Tipos de conectores de fibra más usados en LANs

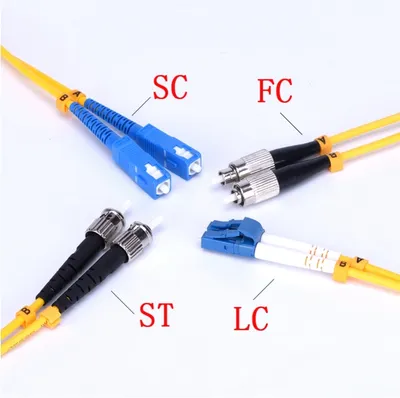

Los conectores de fibra que se suelen utilizar en fibra óptica son:
| Conector | Descripción | Aplicación común |
|---|---|---|
| LC | Pequeño, moderno, dúplex | Muy usado en LANs y switches de fibra |
| SC | Más grande, tipo “click” | Instalaciones antiguas o económicas |
| ST | Tipo bayoneta, redondo | Antiguo, ya poco común |
4. Transceptores de fibra óptica

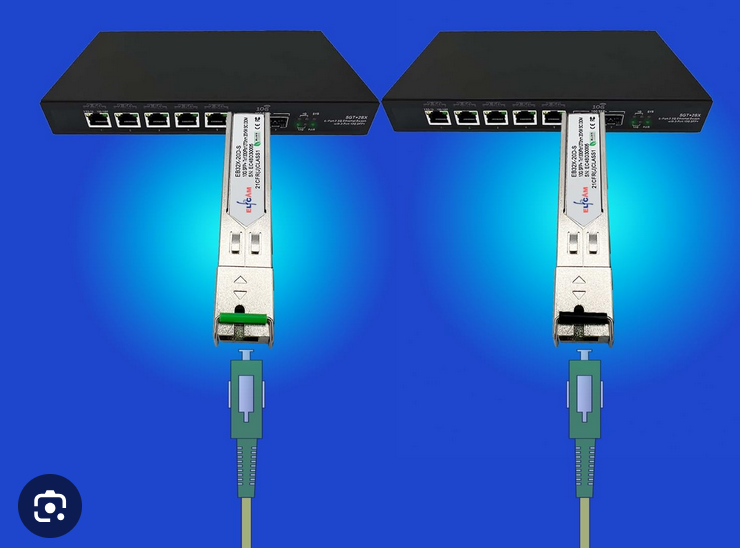

Un transceptor de fibra (también llamado módulo óptico o módulo SFP) es un dispositivo electrónico que convierte señales eléctricas en señales ópticas y viceversa, permitiendo la comunicación a través de cables de fibra óptica.
Se instala en un puerto compatible de un switch, router o equipo de red. Su función es enviar (transmitir) y recibir datos usando luz a través de la fibra. Permite adaptar un equipo a diferentes tipos de fibra, velocidades y distancias sin cambiar el hardware completo.
